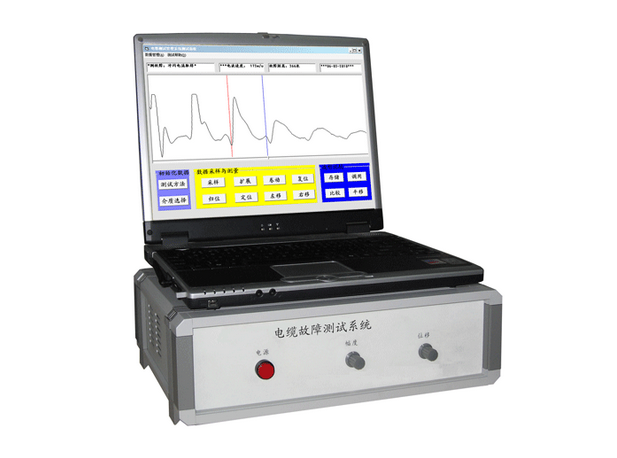

PX9019電纜故障測試系統由筆記本電腦、故障測試系統、路徑信號產生器、故障定位儀四部分組成，用于電纜故障的測試和電纜資料的日常管理。
PX9019電纜故障測試系統利用筆記本電腦進行測量控制和數據處理，整個操作在Windows界面下進行，屏幕顯示區域大，測量波形直觀，操作使用方便，利用硬盤可以存儲大量的測量數據，可以對測量結果進行現場存儲、打印，也可脫離現場打印，數據永不丟失。由于采用了通用的筆記本電腦，提高了系統的可靠性和通用性，維修方便。
管理功能：利用數據庫對電纜資料進行日常管理，包括電纜分布圖、編號、起止位置、埋設深度及時間、電纜介質、接頭位置、維修記錄等信息。
主要性能指標：
★可測試35kv以下各種電力電纜的開路、短路、低阻、高阻（泄漏性、閃絡性）故障。
★ 可測試同軸通信電纜和市話電纜的開路、短路故障。
★ 可測量長度已知的任何電纜中電波傳播的速度。
★測試距離：不小于16Km
★ 系統誤差: 小于1米
★儀器采樣頻率：25MHz 讀數分辨率：0.8
★使用環境溫度：-10℃～40℃
★電源：交流220V±10%，50Hz
★功耗：≤30W 重量：6kg（主機）
● 尋測電纜路徑：
當探棒處于電纜上方B點時，探棒的線圈幾乎與磁場平行，線圈沒有切割磁力線，線圈中的感應電流很小，這時耳機中幾乎沒有聲音。而當探棒在A點或者C點時，耳機中的聲音較大。
由聲音較小的點所連成的線即為電纜的路徑。
●估測電纜埋設深度
將探棒在電纜上方B點傾斜45°，然后垂直于電纜路徑向后退，當退到A點時，探棒正對電纜，此時耳機里的聲音最小。
B點到A點的距離，也就是向后退的距離即為電纜埋設的深度。
用這種方法只能估測電纜的埋設深度，不能精確測量。
●故障點定位
我們使用各種測試方法已測出故障點的距離，但由于各種因素的影響，如測量誤差、電纜的余纜、拐彎等，在地面上不一定能準確地找到故障點，還必須使用故障定位儀來準確地確定故障點。
故障點定位時是利用高壓設備給電纜加一沖擊直流負高壓，用定位儀在測量出的故障點附近檢測電纜故障點的放電聲。直到耳機里的放電聲最大，此處即為故障點
